1 Resumen

El Monitor de corriente residual asj60 - ld16a es adecuado para su uso en líneas de distribución con una tensión nominal de ca de 400 V o menos, y se utiliza para monitorear la corriente residual en la línea como dispositivo de monitoreo de incendios de corriente residual. También se puede formar un dispositivo combinado de protección de corriente residual con disyuntores de baja tensión y contactores de ca de baja tensión para proteger las líneas eléctricas de fallas de tierra, prevenir daños en el equipo y accidentes de incendio eléctrico causados es es por la corriente de fallas de tierra, o para proporcionar protección de contacto indirecto contra riesgos de electrocución personal.

este producto se puede aplicar en cajas de distribución en petroquímica, plantas industriales, grandes edificios públicos, jardines de infancia, hogares de ancianos y otros lugares, así como en cajas de distribución de farolas, luces de patio y luces paisajísticas para el monitoreo de fugas eléctricas o fallas de tierra.

2 características funcionales

¿¿ naan? Puede monitorear y mostrar la corriente residual de las líneas de distribución de los sistemas TN - S y TT en tiempo real;

¿¿ naan? Cada Monitor de corriente residual puede monitorear la corriente residual de hasta 16 circuitos, y el rango de monitoreo de corriente residual es de 1ma - 30a;

¿¿ naan? El monitoreo de corriente residual de cada camino puede establecer un valor de alarma, y el rango de configuración del valor de alarma es de 1ma - 30a. El monitoreo de corriente residual de cada camino se puede configurar como alarma de valor, acción o apagado del monitoreo de corriente residual;

¿¿ naan? Un relé de alerta temprana, 16 relés de alarma, cada relé de alarma corresponde a un monitoreo de corriente residual, cuando la corriente residual supera el valor establecido, el relé correspondiente actúa, mientras que tiene una función de coincidencia automática, el número y el intervalo de coincidencia se pueden establecer, y la función de coincidencia se puede cerrar;

¿¿ naan? La función de entrada di de 2 canales se puede utilizar para el monitoreo de inundaciones u otros Estados de conmutación;

¿¿ naan? Tiene funciones de comunicación como la comunicación rs485 y la comunicación inalámbrica 4g;

¿¿ naan? 50 funciones de registro de eventos, capaces de registrar el tiempo y el tipo de falla de la alarma;

¿¿ naan? Función de autoinspección, presione la tecla de autoinspección para iniciar la inspección de si el hardware del propio instrumento funciona correctamente;

¿¿ naan? Función de reinicio, el instrumento detecta una avería, y después de la solución de problemas, se puede presionar el botón de reinicio para reiniciar el instrumento.

¿¿ naan? Función de silenciamiento, Presione el botón de silenciamiento para eliminar el sonido de la alarma.

3. criterios de referencia

■ gb19214 - 2008 / iec62010: 2003 "monitores de corriente residual para uso doméstico y similares de accesorios eléctricos"

■ GB / T 13955 - 2017 "instalación y funcionamiento del dispositivo de protección de Acción de corriente residual"

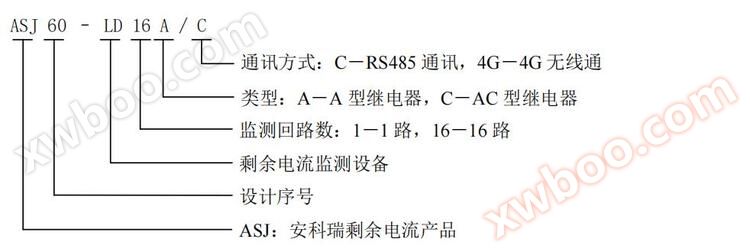

¿ 4. reglas de nomenclatura

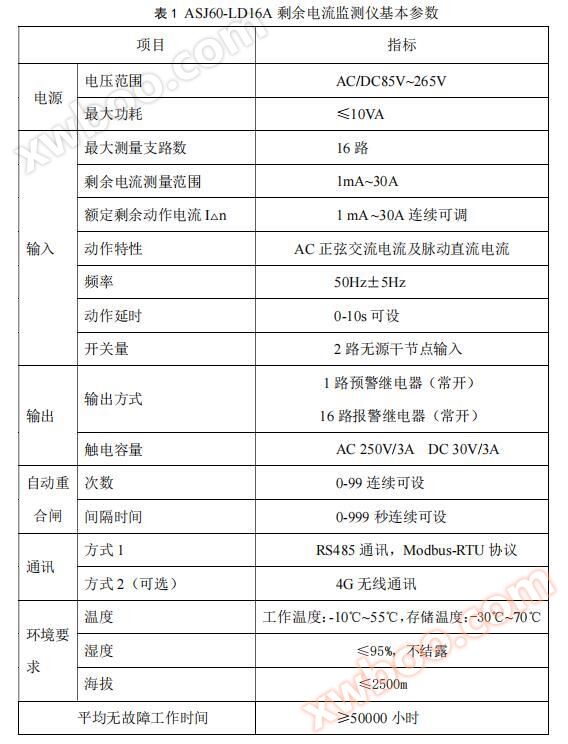

5 parámetros técnicos

6. instalación y cableado
